Ultrazvukové sondy PosiTector UTG pro měření tloušťky konstrukcí

Inovativní technologie měření tloušťky stěn s PosiTector UTG

Sondy PosiTector UTG pro měření tloušťky pomocí ultrazvuku vysílají ultrazvukový puls do materiálu, který má být měřen. Tento puls prochází materiálem směrem k druhé straně. Když narazí na rozhraní, jako je vzduch (zadní stěna) nebo jiný materiál, puls se odrazí zpět k sondě. Čas potřebný k průchodu pulsu materiálem je měřen ultrazvukovým tloušťkoměrem, což je znázorněno jako t1 a t2 atd.

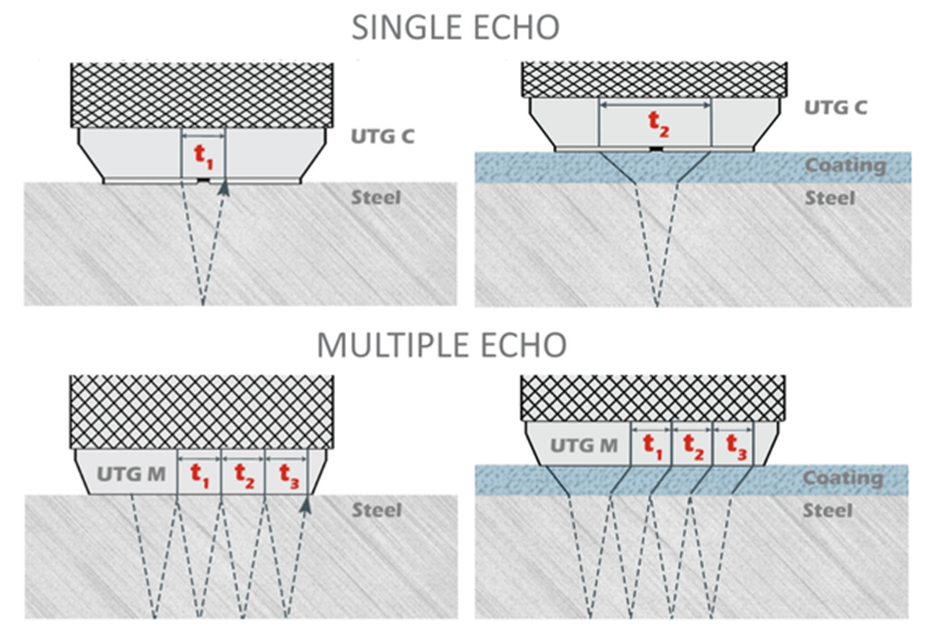

Single Echo Sondy PosiTector UTG C s metodou single echo mají dvouprvkový převodník s automatickou kompenzací V-cesty. Tloušťka je určena měřením t1 (nenatřený) nebo t2 (natřený), dělením tohoto času dvěma a následným násobením rychlostí zvuku pro daný materiál (ocel). Viz. obrázky horní obrázky.

Pro nenatřené materiály t1 přímo souvisí s tloušťkou materiálu. Když je materiál natřený, doba průchodu se zvýší a je znázorněna jako t2.

Nátěry, jako je barva, mají nižší rychlost zvuku než kov. Proto technika single echo poskytne výsledek tloušťky větší než skutečná kombinovaná tloušťka nátěru a kovu. Výsledek bude zahrnovat významně vyšší, neznámou hodnotu tloušťky barvy. Proto není jednoduché změřit tloušťku barvy a odečíst ji od výsledku měření single echo.

Multiple Echo Sondy PosiTector UTG M a UTG P v režimu multiple echo určují tloušťku měřením času mezi alespoň třemi po sobě jdoucími odrazy od zadní stěny.

V režimu multiple echo se měří pouze čas mezi odrazy. Bez ohledu na to, zda je ocel natřená nebo ne, všechny časy mezi odrazy jsou stejné. V režimu multiple echo tloušťkoměr určuje tloušťku měřením t1 + t2 + t3, dělením tohoto času šesti a následným násobením rychlostí zvuku pro daný materiál. Výsledná tloušťka vypočítaná přístrojem je tedy přesné měření tloušťky oceli, bez ohledu na tloušťku nátěru.

Rychlost zvuku je vyjádřena v metrech za sekundu. Je odlišná pro různé materiály. Například zvuk prochází ocelí rychleji (~5920 m/s) než plastem (~2184 m/s).

Jaký je rozdíl mezi sondami PosiTector UTG C, PosiTector UTG M a PosiTector UTG P?

Ultrazvuková tloušťkoměrná single echo sonda PosiTector UTG C využívá dvouprvkový snímač, fokusovanou „V-dráhu“ a kompenzaci V-dráhy k přesnému měření tloušťky kovů se silnou korozí nebo důlkovou korozí. Jednoduchá echosonda UTG C nezohledňuje tloušťku vnějšího povlaku. Pro dosažení co největší přesnosti měření může být nutné odstranit jakýkoli povlak přítomný v místě měření.

Ultrazvuková tloušťkoměrná multi-echo sonda PosiTector UTG M využívá jednoprvkový snímač k přesnému měření tloušťky kovu nové nebo lehce zkorodované konstrukce, přičemž ignoruje tloušťku ochranných povlaků. Ultrazvukový paprsek se pohybuje po přímé dráze k zadní stěně materiálu pod úhlem 90° vzhledem k povrchu. Když jsou detekovány tři po sobě jdoucí ozvěny od zadní stěny, sonda provede výpočet založený na čase, aby z údaje měřidla vyloučila tloušťku povlaku.

Ultrazvuková precizní tloušťkoměrná sonda PosiTector UTG P využívá jednoprvkový snímač se zpožděním k přesnému měření tloušťky tenkých materiálů včetně plastů a kovů. V závislosti na materiálu a tloušťce automaticky přepíná mezi režimy s jedním nebo více echy.
